Clean Room의 개요
오늘날, 산업기술의 발달과 더불어 전자, 반도체, 의료, 식품 및 우주항공산업에 이르기까지 첨단산업분야의 연구 개발과 생산과정에 중대한 방해를 초래하는 실내 공기 중의 부유 세균을 제거하고, 부유 미립자가 일정 수준 이하로 관리되는 청정공간이 요구되고 있습니다.
이러한 필요공간의 실내의 압력, 습도, 온도, 정전기, 소음과 진동, 기류의 분포와 속도, 융해가스, 실내 조도 등의 제어 및 관리가 행하여지는 특수한 공간을 크린룸(Clean Room)이라 합니다. 이러한 크린룸(Clean Room)은 반도체 산업뿐만 아니라 전자산업, 정밀기기, 의약품제조, 식품산업, 광학기계, 병원, 실험실 등 광범위한 범위까지 다양하게 적용되고 있습니다.
산업용 크린룸(Industrial Clean Room)
ICR(Industrial Clean Room)은 먼지 제어를 제일의 목적으로 하는 방이다.
실내에서 취급하는 제품의 요구에 의해 먼지의 농도를 결정한다.
반도체 제조공장, 우주항공, 정밀산업, 전자공장 등에서
생산 공정에 요구되는 청정한 상태의 환경 조건을 목적
으로 만든 공간을 ICR (Industrial Clean Room)이라 함.
바이오 크린룸(Biological Clean Room)
BCR(Biological Clean Room)은 미생물 제어를 제일의 목적으로 하는 방이다. 의약품제조 공정의 GMP(Good Manufacturing Practice)와 병원 수술실의 무균화 필요성에 의해 발전했다.
병원의 수술실이나 제약공장, 식품공장, 화학연구소 등에
적용되며 제품의 오염방지 및 감염방지를 위해 무균 상태
가 요구 되는 크린룸을 BCR(Biological Clean Room)이
라 함.
크린룸(Clean Room) 관련 용어
|
|
|
|
|
|
일정량의 공기 중에 포함된 먼지나 오염의 정도를 말하며
Fit( ft³)의
체적공기에 포함된 먼지의 수로 표시. |
|
|
| 청정실의 청정도를 구별하기 위해 규정하며 원어는 Cleaness Class임. |
|
|
| 먼지가 제거된 상태에서 관리, 유지되는 깨끗한 방 |
|
|
|
|
| 공정, 제품의 기능, 신뢰성 등에 결함을 일으키는 모든 요소 |
|
| 방진복(Smock,Clean Room Garment) |
|
| 사람의 몸에서 발생하는 먼지가 청정실로 빠져나가지 않도록 착용하는 의복 |
|

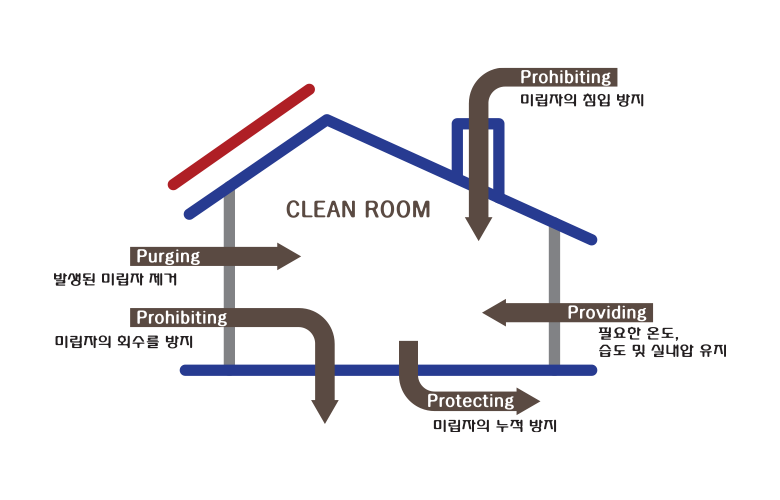

크린룸(Clean Room) 5원칙
클린룸을 효율적으로 사용하고 유지하는데 꼭 준수 되어야 할 사항
크린룸(Clean Room) 패널의 특징
|
|
|
|
고밀도의 우레탄,
강판을 사용하여
단열성능이 우수함 |
|
대형 핫프레스(hot press)에서 최적의 상태로 발포되므로 다른 종류의 판넬에 비해
밀도가 35㎏/㎥ 이상으로 단열효과가 높음. 24시간 풀 가동하는 크린룸에 단열효과
가 좋은 강판패널을 사용하여 운전비가 절감되어 경제적임. |
|
|
표면은 산화방지 코팅
처리된 강판 사용.
방수성, 내수성 우수 |
|
표면은 실리콘 코팅 0.5T강판 이상으로 제작. 표면에 고급 소부도장을 입힌 칼라
알미늄, 스텐레스 강판, 칼라 강판을 채용, 내수 |
|
|
|
미국 FM(FM Global)이 반도체 공장 크린룸 판넬 등 방화관련 제품에 대해 FM 시험
기준에 따른 시험과 공장심사를 통해 FM 인증 획득. |
|
|
|
패널 연결에는 죠이너 외 각종 Mould를 사용하며, 조인트 부위는 모두 실링재(무취)
로 완전 밀폐되기 때문에 기밀성이 우수하고 패널강도가 우수하여 에어참바 등에
널리 사용. |
|
|
|
표면재는 식품위생법에 합격한 무독무취의 특수 코팅재를 사용하여 독성 및 냄새
발생이 없으므로 바이오테크놀리지, 실험실, 의약, 식품 공업용 작업실 등에 사용. |
|
크린룸(Clean Room) 패널의 우수한 시스템 특성
|
|
|
|
|
품질관리에 완벽을 기할 수 있는 컴퓨터 자동라인에 의해 일괄 생산되므로 안정된
고품질의 패널을 생산, 공급. |
|
|
|
패널에 전기BOX 및 전선관을 매립하여 사용. 단창과 연창이 있고, 글라스도 싱글에서
페어까지 삽입이 가능. 연창에는 대형 글라스를 넣는 것도 가능. 문 역시 크린룸용
플래쉬문과 미닫이를 비롯해 JIS의 기밀도가 2 이하의 에어타이트 도어 설치도 가능.
특히 필터 유니트와 조명기구를 직접 설치할 수 있는 천정패널은 보수작업이 용이함. |
|
|
|
벽, 천정 패널과도 연결구성되어 자유롭게 패널을 증가할 수 있기 때문에 증축과 개축
또는 이설도 비교적 쉽고, 생산공정 변경에도 단기적으로 대응할 수 있음. |
|
|
|
장기간 계속적으로 작업하기 위해서는 쾌적한 거주성이 중요하기 때문에 칼라 강판은
크린룸용으로 쾌적한 공간을 제공. |
|

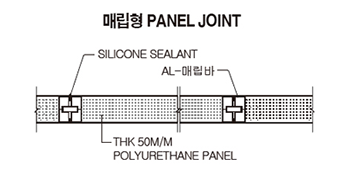

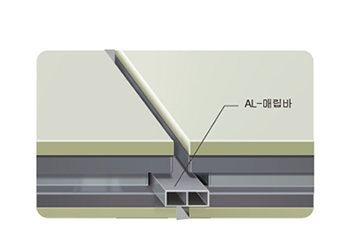

50mm Polyurethane Panel(폴리우레탄 패널)로 0.5T 강판으로 제작. 두 패널 사이에 알루미늄 매립바를 끼워넣어 패널을 연결

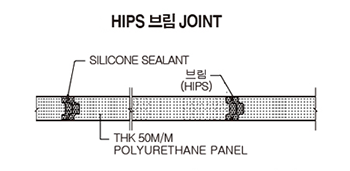

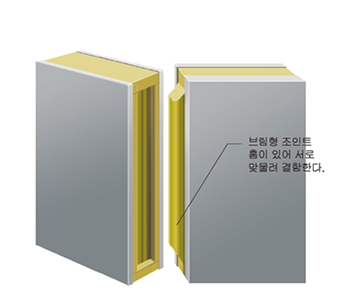

50mm Polyurethane Panel(폴리우레탄 패널)로 측면에 홈이 있어 서로 맞물려 결합하게 됨으로써 밀폐성을 높이고, 온도의 변화에 따른 벌어짐이나, 변형이 없음
